Modul Bendung • Desain Mercu

Desain Mercu bendungan cikaramat - Salinan - Salinan - Salinan - Salinan - Salinan - Salinan - Salinan

Perhitungan mercu bendung tipe ogee meliputi tinggi energi di atas mercu, kapasitas pelimpah, elevasi muka air banjir, lebar efektif, bentuk profil ogee, koefisien debit efektif Ce, dimensi pondasi area mercu, gambar desain, dan estimasi quantity.

Detail Analisa Daftar Analisa Cetak Panduan Mercu
Status desain terakhir
Data desain mercu belum tersedia.

Data Dasar Bendung

Nama Proyek rehab irigasi - Salinan - Salinan - Salinan - Salinan - Salinan - Salinan - Salinan
Nama Bendung bendungan cikaramat - Salinan - Salinan - Salinan - Salinan - Salinan - Salinan - Salinan
Nama Sungai cikaramat
Q100 0,0000 m³/det
Lebar Sungai 0,000 m
Elevasi Dasar Sungai 0,000 m
Elevasi Mercu Rencana 0,000 m
Tinggi Bendung Awal 0,000 m
Elevasi Lantai Hulu 0,000 m
Elevasi Lantai Kolam Olak -1,000 m
Acuan: KP-02 Bangunan Utama, Bab IV Perencanaan Hidrolis.

Desain Mercu

Tipe mercu untuk versi saat ini digunakan tipe Ogee.

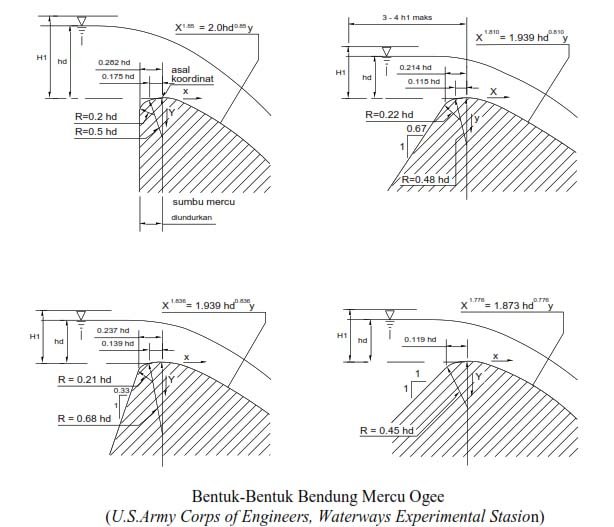

Bentuk mercu bendung tipe ogee
Mercu
Pilihan ini menentukan parameter bentuk profil hilir mercu ogee dan faktor koreksi permukaan hulu.
m³/det
Gunakan Q100 untuk desain bendung.
Cd adalah koefisien debit mercu. Secara konsep Cd = C0 × C1 × C2. Nilai ini tetap dapat dikontrol manual oleh perencana.
Rekomendasi Koefisien Debit Cd
C0 = 1,300
C1 = 1,000
C2 = 1,000
H1/hd = -
P/hd = -
P/H1 = -
Cd rekomendasi = 1,3000
Rekomendasi dihitung dari C0 × C1 × C2. Untuk tahap ini, bila hd belum dipisahkan dari H1, sistem memakai pendekatan hd = H1. Nilai Cd desain/manual tetap mengikuti angka pada input di atas.
m
Elevasi puncak mercu sebagai dasar muka air banjir.

Lebar Efektif Mercu

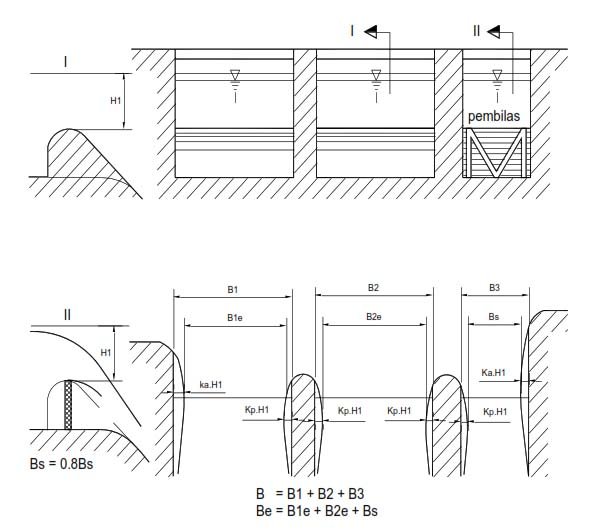

Lebar efektif mercu bendung
m
Bentang mercu tepi/kiri.
m
Bentang mercu tengah/berikutnya.
m
Jika tidak ada pembilas, isi 0. Rekomendasi KP-02: 1/10 s.d. 1/6 dari lebar bersih bendung.
Jika B2 atau B3 terisi, jumlah pilar minimum disesuaikan otomatis.
Rekomendasi Lebar Pembilas Berdasarkan KP-02
B bersih = -
1/10 B = -
1/8 B = -
1/6 B = -
Nilai rekomendasi tersebut mencakup lebar pembilas ditambah tebal pilar pembagi. Nilai 1/8 B digunakan sebagai rekomendasi awal jika B3 belum diisi.
Koefisien kontraksi pilar mengikuti bentuk pilar.
Koefisien kontraksi pangkal mengikuti bentuk pangkal tembok.
Dipakai jika bentuk pilar dipilih manual, atau sebagai nilai kontrol.
Dipakai jika bentuk pangkal dipilih manual, atau sebagai nilai kontrol.
m
B = B1 + B2 + B3. Akan dihitung ulang saat proses simpan.
m
Be = B1e + B2e + Bs. Nilai akan dikontrol ulang saat proses simpan.
m
Kosongkan agar sistem menghitung hd/H1 dari debit rencana, Ce, dan Be. Untuk tahap ini, nilai hd belum dipisahkan dari H1.
B1e = 0,000 m
B2e = 0,000 m
Bs = 0,000 m
Be = 0,000 m
Preview dihitung ulang otomatis di browser.
Acuan lebar efektif:
B = B1 + B2 + B3
B1e = B1 - Ka.H1 - Kp.H1
B2e = B2 - Kp.H1 - Kp.H1
Bs = 0,8 × B3
Be = B1e + B2e + Bs

Dimensi Pondasi Area Mercu

m
Elevasi lantai/apron sisi hulu yang terhubung dengan tubuh mercu.
m
Elevasi lantai hilir/awal kolam olak sebagai acuan dasar pondasi.
m
Rekomendasi awal mengikuti tinggi mercu, tetap dapat dikoreksi oleh perencana.
m
Umumnya lebih rendah dari lantai kolam olak agar tubuh mercu terkunci.
Material awal digunakan untuk catatan desain dan quantity.
m
Diukur dari kaki hulu tubuh mercu ke arah lantai hulu.
m
Diukur dari kaki hilir tubuh mercu menuju kolam olak.
m
Dihitung ulang saat simpan: panjang hulu + lebar dasar mercu + panjang hilir.
m
Memperpanjang lintasan rembesan dan mengunci lantai hulu.
m
Membantu mengontrol keluarnya rembesan pada sisi hilir.
m
Digunakan untuk cut-off hulu dan hilir pada sketsa awal.
Catatan pondasi mercu: bagian ini mencatat dimensi geometri awal pondasi area mercu. Pemeriksaan FK guling, FK geser, eksentrisitas, daya dukung, uplift, dan piping tetap dilakukan pada modul stabilitas bendung.
Catatan teknis: Untuk tahap ini desain difokuskan pada mercu tipe ogee. Nilai Ce tetap dapat dimasukkan manual, sedangkan rekomendasi Ce dihitung dari C0, C1, dan C2 jika data geometri tersedia.

Preview Parameter Bentuk Ogee

Bentuk Muka Hulu Muka hulu tegak
Persamaan Umum x^n = A x hd^m x y
Persamaan Terpilih x^1.85 = 2.0 hd^0.85 y
A 2,0000
n 1,8500
m 0,8500
R1 Faktor 0,200 hd
R2 Faktor 0,500 hd
Offset X Faktor 0,282 hd
Offset Y Faktor 0,175 hd
R1 Aktual -
R2 Aktual -
Offset X Aktual -
Offset Y Aktual -
Rumus profil hilir ogee: y = xn / (A × hdm). Nilai x dan y mengacu pada koordinat profil mercu ogee.
Kembali
Data hasil mercu belum tersedia.
